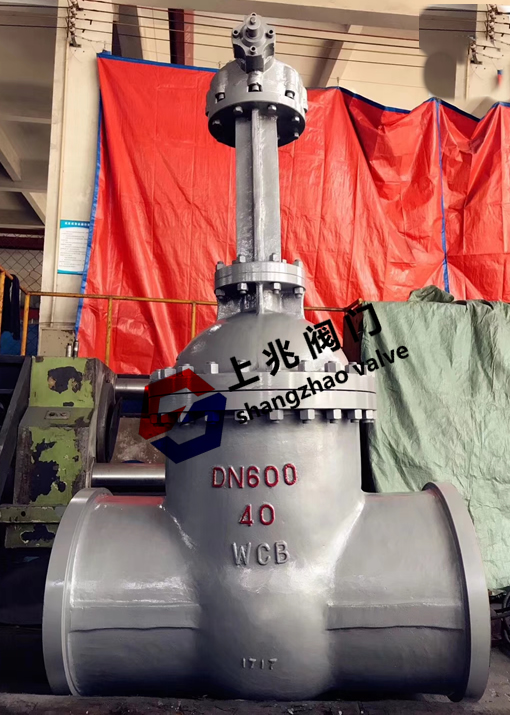

上兆閥門提供的Z640Y-40C-600傘齒輪焊接閘閥采用鑄鋼WCB材質一體一次性鑄造完成。主要用于火電站、水利電站、冶金等大型管道上起到啟閉作用。閘板有兩個密封面，最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5°。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
Z560Y-40C-600傘齒輪焊接閘閥--具有以下優點； 1．流體阻力小，密封面受介質的沖刷和侵蝕小。 2．開閉較省力。 3．介質流向不受限制，不擾流、不降低壓力。 4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。閘閥的種類：按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：單閘板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。 5.兩端采用焊接式，保證管道里的介質不泄漏便于保溫措施的包扎。 6.操作方式采用傘齒輪，開關方便輕松達到密封性能無泄漏目的。 Z560Y-40C-600傘齒輪焊接閘閥--執行標準 Administer Standard 設計與制造
Design and Manufacture | 結構長度
Face To Face | 法蘭尺寸
Flange Dimension | 壓力-溫度
Pressure Temperature Lating | 試驗-檢驗
spection And Test | GB122234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
Z540Y-40C-600傘齒輪焊接閘閥--壓力試驗 Pressure Test 公稱壓力
NominalPressure | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 強度試驗
Shell Test | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | 水密封試驗
Water Seal Test | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | 上密封試驗
Backseat Test | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | 氣密封試驗
Air Seal Test | 0.4-0.7 |
|
