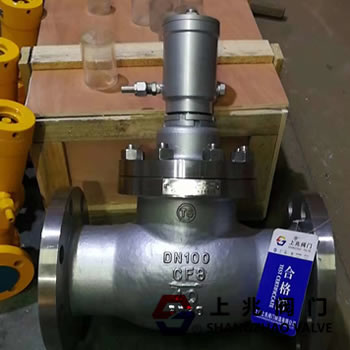

QDY421F-40C-100液動氨用緊急切斷閥   發布時間:19-03-03


一,QDY421F-40C-100液動氨用緊急切斷閥 - 概述
#n
產品名稱:QDY421F-40C-100液動氨用緊急切斷閥,液壓截止閥結合了截止閥的優點,檢查閥門和液壓閥,采用截止閥和止回閥的升降結構,防止介質向后流動。
緊急切斷閥技術性能好,負載損耗低,可靠性高。它與遠程手動泵一起使用,并使用手動液壓控制閥進行開關。
緊急切斷閥安裝在液氨,儲氣罐站或燃氣管道上,因此,當管道或儲罐發生泄漏甚至火災時,工作人員可以通過長距離油泵釋放壓力或在80°C下熔化(熔化合金)。
閥缸自動釋放,閥門快速關閉以防止泄漏。
為了保護人身安全,截止閥是目前化學工業危險品攔截的理想產品。
二,QDY421F-40C-100液動氨用緊急切斷閥 - 性能規格

規格(DN)
公稱壓力(MPa)
密封試驗壓力(MPa)
工作溫度(℃)
適用介質
控制油缸或氣壓部分
閥瓣開啟高度(MM)
使用介質
閥瓣開啟時最大油壓或氣壓(MPa)
25
2.5
2.75



-30℃


~60℃



液化

石油氣、

液氨等
15



2#錠子油

或氨氣

油3MPa,氣0.6MPa
40
2.5
2.75
18
油3MPa,氣0.6MPa
50
2.5
2.75
18
油3MPa,氣0.6MPa
65
2.5
2.75
22
油3MPa,氣0.6MPa
80
2.5
2.75
27
油3MPa,氣0.6MPa



三,QDY421F-40C-100液動氨用緊急切斷閥--行動原則和結構描述
 1。當閥門在沒有外部壓力的情況下運行時,閥瓣處于常閉狀態。當在油箱系統上使用時,緊急切斷閥與油泵或氣缸一起使用,閥門通過手油或氨氣的壓力打開。
當使用油路或氣壓時,閥門打開。當需要關閉閥門或遇到緊急情況時,可以釋放油壓或氨氣壓力,閥門將自動關閉。
 2。當閥瓣關閉時,通過打開減壓閥或操作手輪或管道上的易熔塞在溫度升高時自行熔化來實現壓力。
 3。閥門工作介質的流動方向應高低,普通截止閥的流向恰好正確。
 4。閥門法蘭的連接尺寸符合JB / T79.1-94 \\
四,QDY421F-40C-100液動氨用緊急切斷閥 - 主要尺寸和連接尺寸

DN
L
D
D1
D2
b
F
Z-Ф
25
160
115
85
65
16
2
4-Ф14
32
180
135
100
78
18
2
4-Ф18
40
200
145
110
85
18
2
4-Ф18
50
230
160
125
100
20
3
4-Ф18
65
290
180
145
120
22
3
8Ф18
80
310
195
160
135
22
3
8-Ф18
100
350
230
190
160
24
3
8-Ф23
125
400
270
220
188
28
3
8-Ф25
150
480
300
250
218
30
3
8-Ф25
200
600
360
310
278
34
3
12-Ф25
250
730
425
370
332
36
3
12-Ф30
300
850
485
430
390
40
3
16-Ф30



五、 QDY421F液動緊急切斷閥--主要零件材料

零件名稱
材 料
閥 體
WCB
閥體密封圈
F4
閥 瓣
Cr13
油缸/氣缸
Cr13/球墨
彈簧
4Cr13/60SI12mn
活塞
2Cr13
