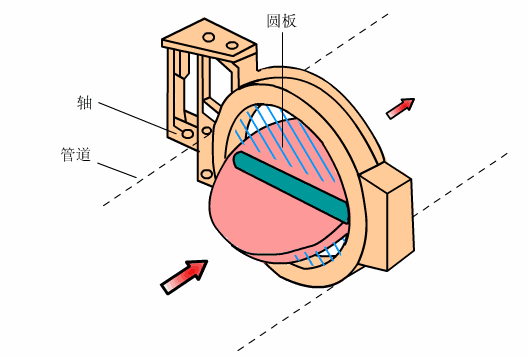

| 蝶閥工作原理三維圖 發布時間：21-09-16 |
蝶閥(Butterfly Valve）啟閉件是蝶板，由閥桿帶動，在閥體內繞其自身的軸線旋轉90°，從而達到啟閉或調節的目的。蝶閥的主要密封有中線密封蝶閥、三偏心硬密封蝶閥、雙偏心軟密封蝶閥的形式組成，大部分操作機構采用蝸輪、手柄、電動、氣動、液動等執行器來完成蝶閥的開關運動。在管路中主要用來做切斷介質，結構簡單，操作靈活，開關迅速，尺寸小，結構短，阻力小，重量輕等特點。 1、啟閉方便迅速、省力、流體阻力小，可以經常操作。 2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。 3、可以運送泥漿，在管道口積存液體最少。 4、低壓下，可以實現良好的密封。 5、調節性能好。 6、全開時閥座通道有效流通面積較大，流體阻力較小。 7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。 8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。 9、安裝方便。 10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。 蝶閥結構原理： 蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點：能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道緊急切斷閥。 1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。 2、蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。 調節性能好。 3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。 4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。 5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
