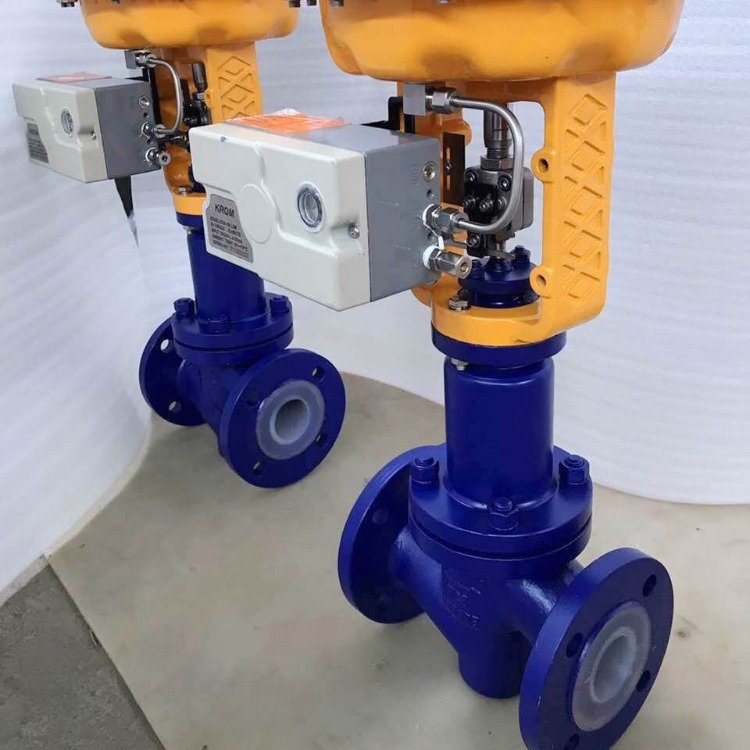

J641F46 氣動襯氟切斷截止閥是一種氣動襯氟緊急切斷閥專為控制一般腐蝕性介質而設計的。閥體的內表面覆蓋有各種橡膠以供選擇。適用于不同的工作溫度和流體管道，具有強度高、耐腐蝕性能好的特點。其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式。活塞式行程長，適用于需要較大推力的場合；而膜式的行程較小，只能直接驅動閥桿。叉形氣動執行機構具有扭矩大、空間小、扭矩曲線更符合閥門扭矩曲線等特點。但是很漂亮。

　　二、氣動襯氟切斷截止閥工作原理：

　　襯氟截止閥當壓縮空氣從噴嘴A進入氣動執行機構時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動轉軸上的齒輪逆時針旋轉90度，閥門開啟。此時，氣動執行機構閥兩端的氣體通過B噴嘴排出。反之，當壓縮空氣從B噴嘴進入氣動執行機構兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針旋轉90度，使閥門關閉。此時氣動執行機構中間的氣體用噴嘴a排出，以上是標準型的傳動原理。根據用戶要求，氣動執行機構可配置與標準型相反的傳動原理，即選擇軸順時針旋轉開啟閥門，逆時針旋轉關閉閥門。單作用(彈簧復位型)氣動執行機構A噴嘴為進氣口，B噴嘴為出氣口(B噴嘴內應安裝消聲器)。噴嘴A的入口是打開閥門，閥門死的時候靠彈簧力關閉。

采用雙作用氣缸或薄膜式結構，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)狻＝Y(jié)構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命
