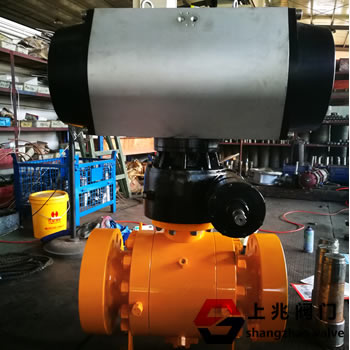

氣動執行機構中調節機構的種類和結構大致相同，主要是執行機構不同。因此，由氣動執行機構引入時，分為執行機構和調節閥兩部分。氣動緊急切斷閥它由兩部分組成:氣動執行機構和調節閥調節機構。根據控制信號的大小，產生相應的推力推動調節閥動作。調節閥是氣動執行機構的調節部件。調節閥在執行機構推力的作用下，會產生一定的位移或角度，直接調節流體的流量。

1。氣動設備主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺桿等組成。完整的氣動設備還應包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號響應等部件。

2。氣動設備和閥門之間的連接等級應符合ISO5211、GB/T12222和GB/T12223的規定。

3。當供氣中斷時，手動機構的氣動設備應能開啟和關閉氣動球閥。當面對手輪時，手輪或手柄應該逆時針旋轉閥門開啟，順時針旋轉閥門關閉。

4。當活塞桿的末端有內螺紋和外螺紋時，應該有一個用于標準扳手的扳手開口。

5。活塞的密封圈應該易于更換和維修。

6。帶有緩沖組織的氣動設備，緩沖組織的行程長度。

7。帶可調緩沖紙巾的氣動設備，缸外應該有一個機構來調節它的緩沖功能。

8。氣缸進氣口和出氣口的螺紋尺寸應符合制造規范附件規范sypv、GB/T7306.1、GB/T7306.2和GB/T7307的規定。

1。氣動設備的額定輸出力或扭矩應符合GB/T12222和GB/T12223的規定。

2。在空載狀態下，向氣缸內輸入有規律的氣壓，其動作應平穩，無卡澀和爬行現象。

3。在0.6MPa的氣壓下，氣動設備在開啟和關閉方向的輸出扭矩或推力應不小于氣動設備標牌上的指示值，且動作靈敏。*各部分不允許有變形和其他異常現象。

4。在*大工作壓力下進行密封試驗時，各自背壓一側泄漏的空氣量不允許超過3+0.15Dcm3/min的標準狀態；端蓋和輸出軸的漏氣量不允許超過3+0.15dcm3/min。

5。強度試驗應以最大工作壓力的1.5倍進行。實驗壓力保持3min后，氣缸端蓋和靜密封部分無泄漏和結構變形。

6，動作次數壽命，氣動設備模仿氣動閥動作，在兩個方向保持輸出扭矩或推力。

，啟閉操作的啟閉次數不得少于50000次，啟閉周期為1次。

7。對于帶緩沖機構的氣動設備，當活塞運動到行程末端時，不允許有沖擊現象。
