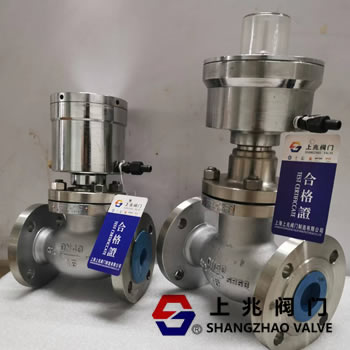

氣動切斷閥的工作原理及使用說明 氣動切斷閥常用詞氣動緊急切斷閥、氣動快速切斷閥，是由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的堵截、接通或切換。具有結構簡樸，反應敏捷，動作可靠等特點。執行機構采用活塞氣動執行機構。該執行機構具有體積小、重量輕、輸出力大等特點，且活塞與缸體間配有摩擦系數較低的非金屬導向環，避免了活塞與缸體的直接接觸，降低了摩擦力，因而執行機構動作敏捷、使用壽命長。主要應用于無雜質、無顆粒的液體、氣體（氧氣）介質，要求快速嚴密封閉，快速放空的自動控制系統中。在自動控制系統得到廣泛應用。
從原理上來講，氣動切斷閥是一種截止式或球形切斷閥，它的執行機構與指揮器系統保證閥處于打開狀態。主要的部件（閥筒）在閥體內是進行軸向運動的，所以當管道中有壓力的情況下不需要另外的旁通來先平衡氣體。只能通過逆時針方向手動旋轉偏心軸來打開。閥口的墊子因為有閥座的的保護，它不受氣流的沖擊，所以即使是氣體比較臟也不會對它有影響。當下游的壓力低于切斷閥的設定壓力時，指揮器保持正常狀態，保證閥的偏心軸不動作，使其保持在開啟狀態。當下游壓力超過閥的設定壓力時，堵截閥的指揮器開釋其偏心軸，在主彈簧下，閥筒封閉，堵截供氣。
氣動切斷閥使用說明：
1.初次安裝應先沖刷管道后裝調節閥，閥前應安裝過濾器；
2.必按照閥體上活動方向的箭頭安裝調節閥；
3.閥較好正立垂直安裝在管道上，閥自重較大和有震驚場合應加支承架；
4.閥體要避免因前后配管或調和的法蘭嚴峻不同軸而受到過大的應力；
5.氣動調節閥可配附件：定位器、手輪機構、空氣過濾減壓器、保位閥。
|
